LUCI - near-infrared camera for the LBT

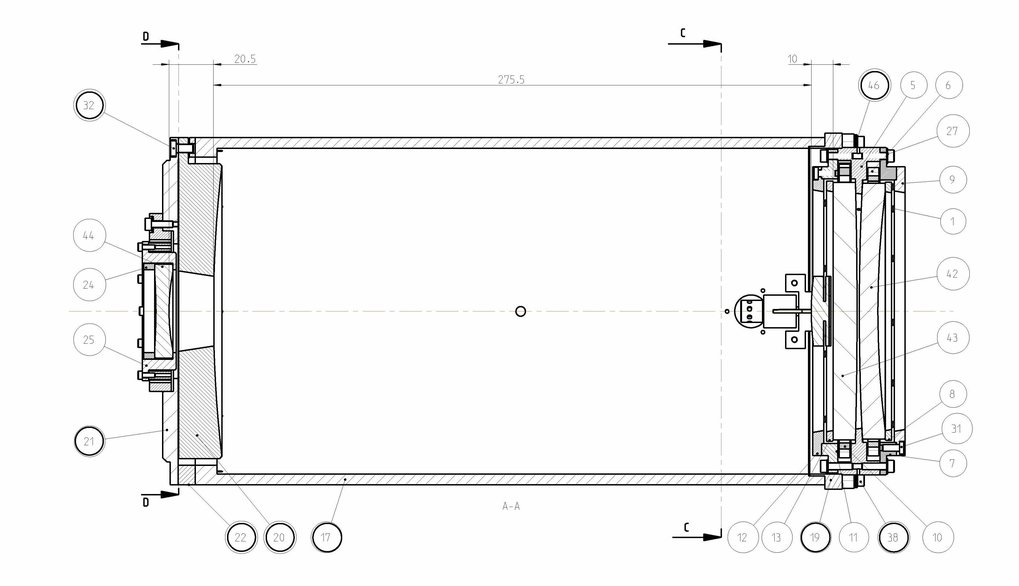

Fertigungszeichnung der hoch auflösenden Nahinfrarot-Kamera LUCI. Bild vergrößern
Fertigungszeichnung der hoch auflösenden Nahinfrarot-Kamera LUCI.

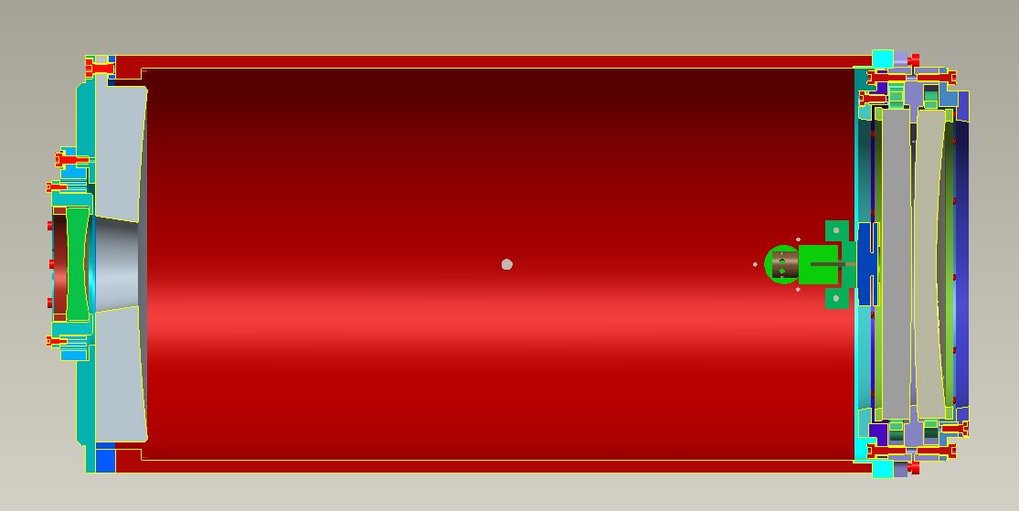

Schnittdarstellung durch ein hoch auflösendes Kamerasystem für das Instrument LUCI am LBT.  Neben den Strukturbauteilen sind hier die Spiegel (Hauptspiegel auf der linken Seite) auch aus einer Aluminium-Legierung (AlSi40) gefertigt. Bild vergrößern
Schnittdarstellung durch ein hoch auflösendes Kamerasystem für das Instrument LUCI am LBT.  Neben den Strukturbauteilen sind hier die Spiegel (Hauptspiegel auf der linken Seite) auch aus einer Aluminium-Legierung (AlSi40) gefertigt.

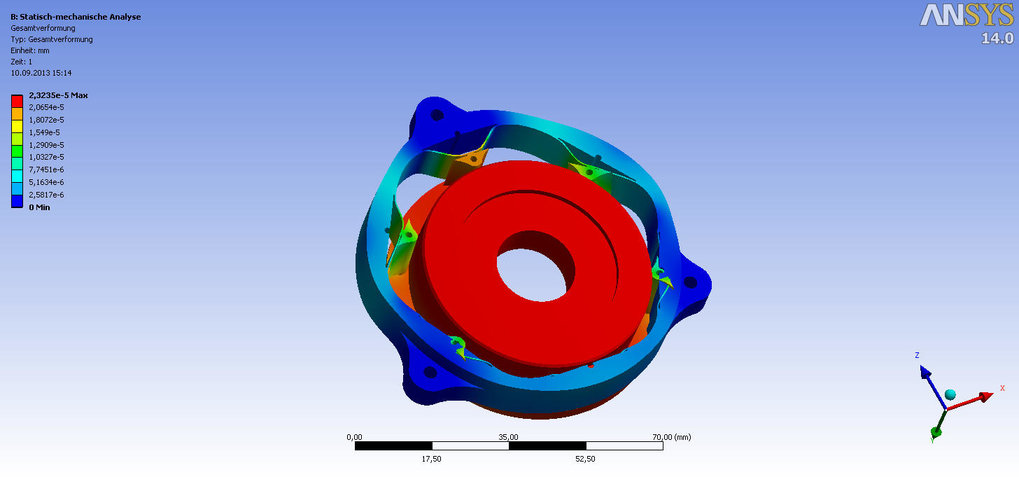

Maximaler Versatz einer Optik-Komponente, die durch Federelemente in Position gehalten wird. Bild vergrößern
Maximaler Versatz einer Optik-Komponente, die durch Federelemente in Position gehalten wird.

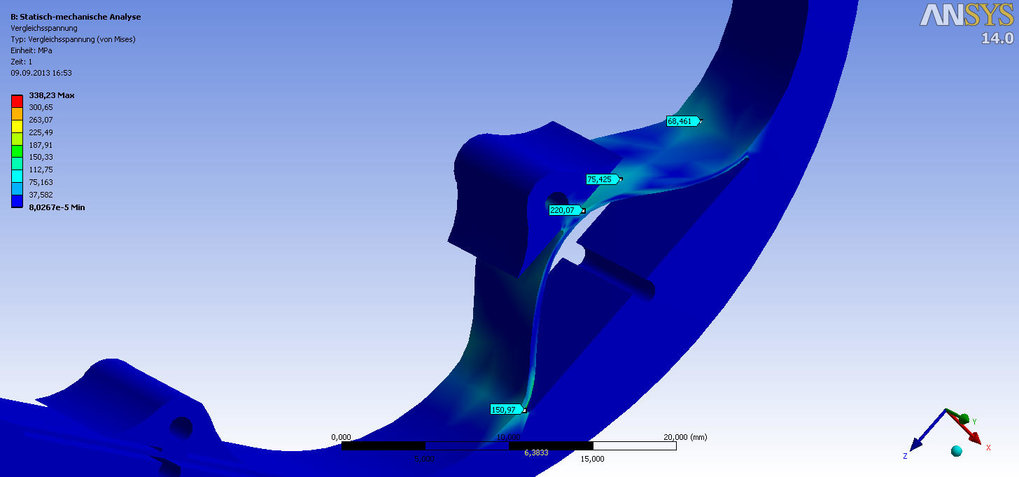

Berechnung der maximalen Spannungen in einem Federelement im Übergang vom Werkstoff Titan auf eine Aluminiumlegierung bei einer Arbeitstemperatur von 60 K. Bild vergrößern
Berechnung der maximalen Spannungen in einem Federelement im Übergang vom Werkstoff Titan auf eine Aluminiumlegierung bei einer Arbeitstemperatur von 60 K.
