LINC-NIRVANA - Nahinfrarot-Interferometer für das LBT

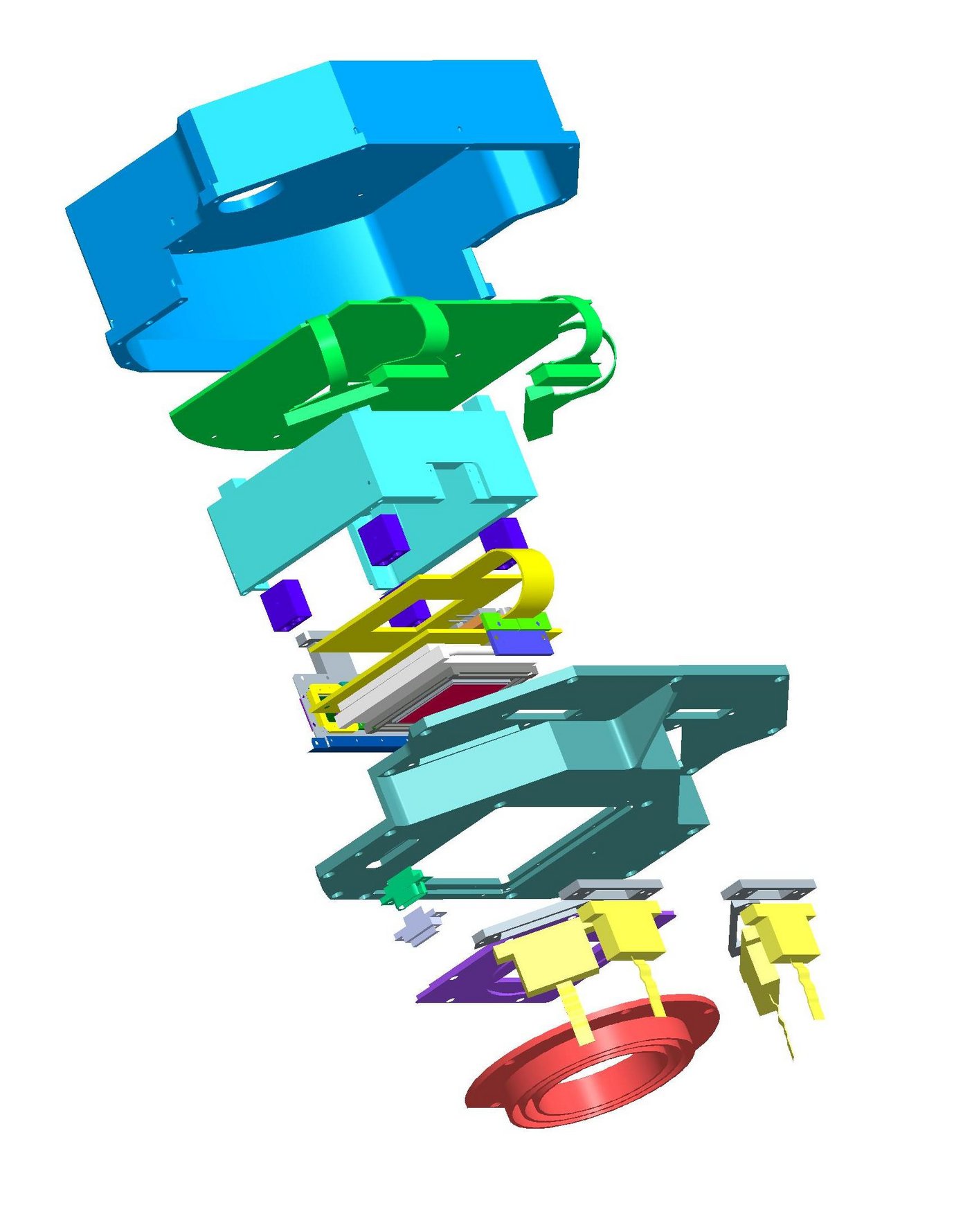

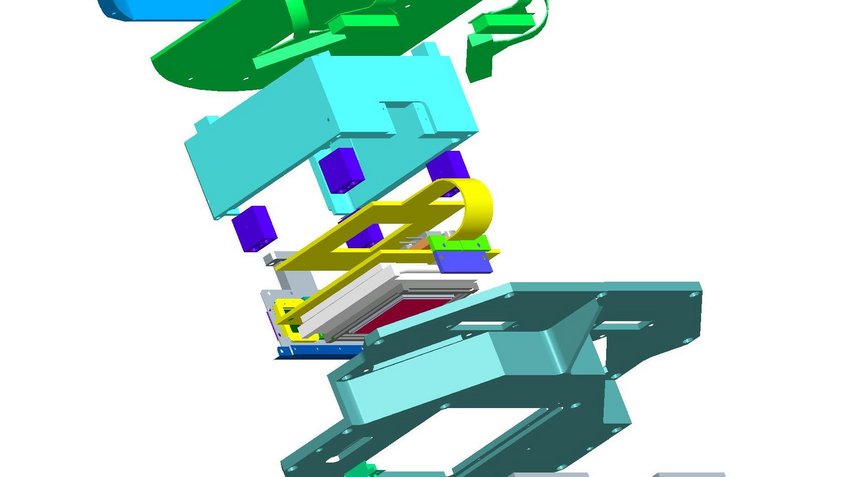

Explosionsdarstellung der Detektor-Einheit für LINC-NIRVANA. Bild vergrößern
Explosionsdarstellung der Detektor-Einheit für LINC-NIRVANA.

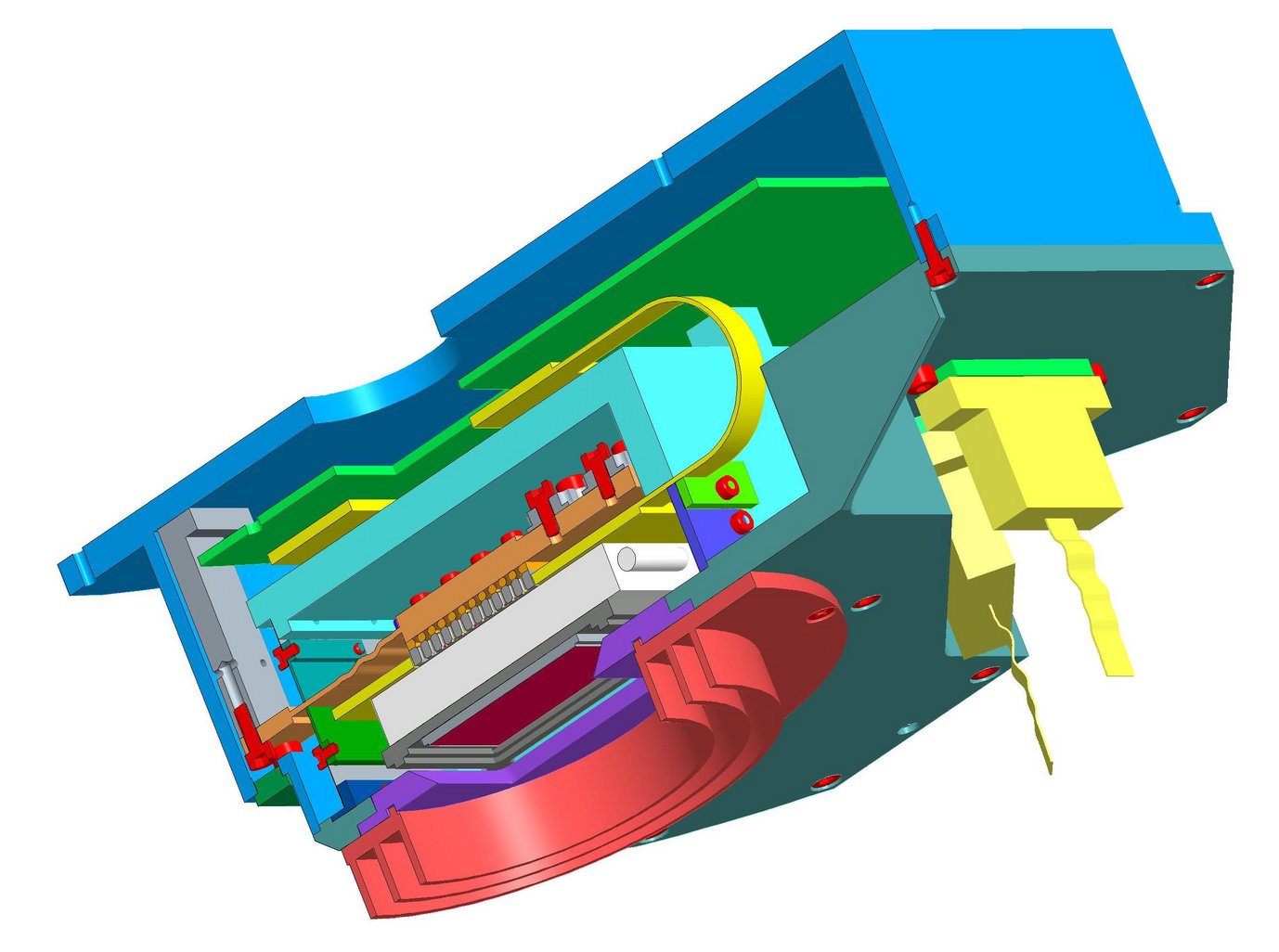

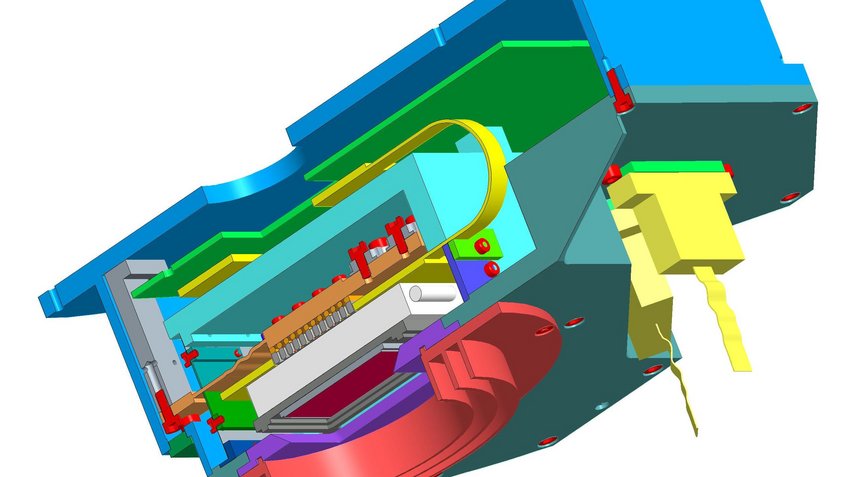

Querschnitt der Detektoreinheit für LINC-NIRVANA. Der Infrarot-Detektor mit 2048x2048 Pixeln ist das Herzstück des Instruments. Bild vergrößern
Querschnitt der Detektoreinheit für LINC-NIRVANA. Der Infrarot-Detektor mit 2048x2048 Pixeln ist das Herzstück des Instruments.

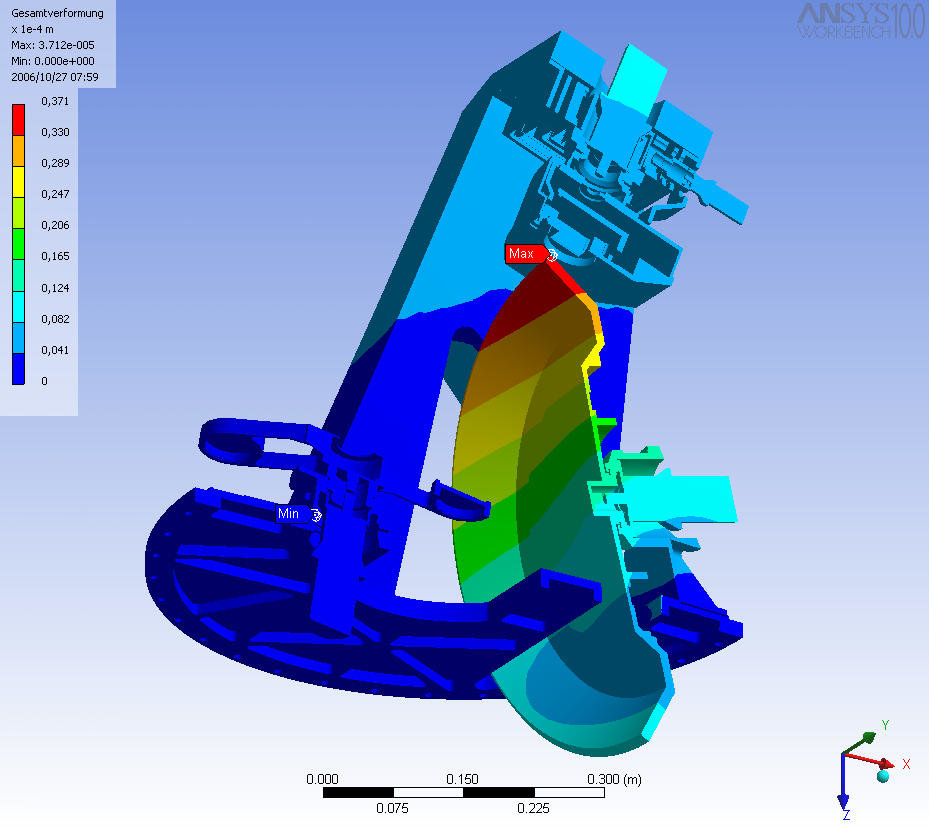

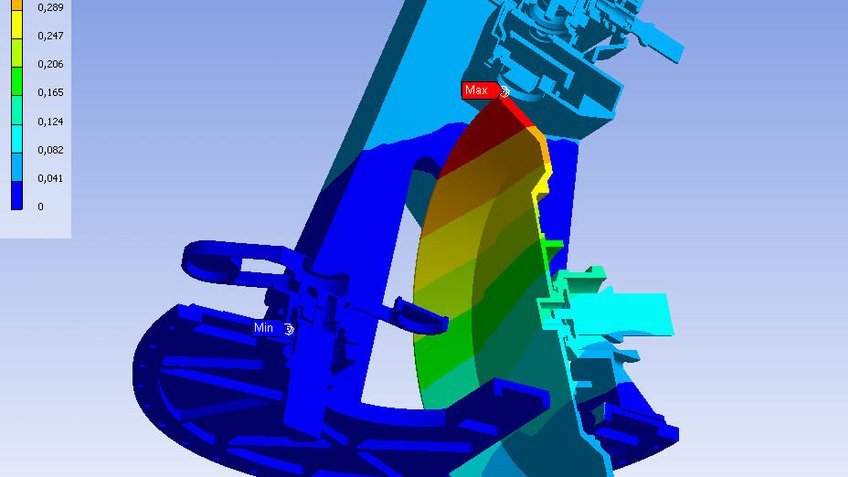

Konstruktionsmodell der kryogenen Optik von LINC-NIRVANA. Die maximale Verformung der Haltestruktur beim Verkippen des Teleskops wurde mit einer Finite-Elemente Simulation berechnet. Bild vergrößern
Konstruktionsmodell der kryogenen Optik von LINC-NIRVANA. Die maximale Verformung der Haltestruktur beim Verkippen des Teleskops wurde mit einer Finite-Elemente Simulation berechnet.

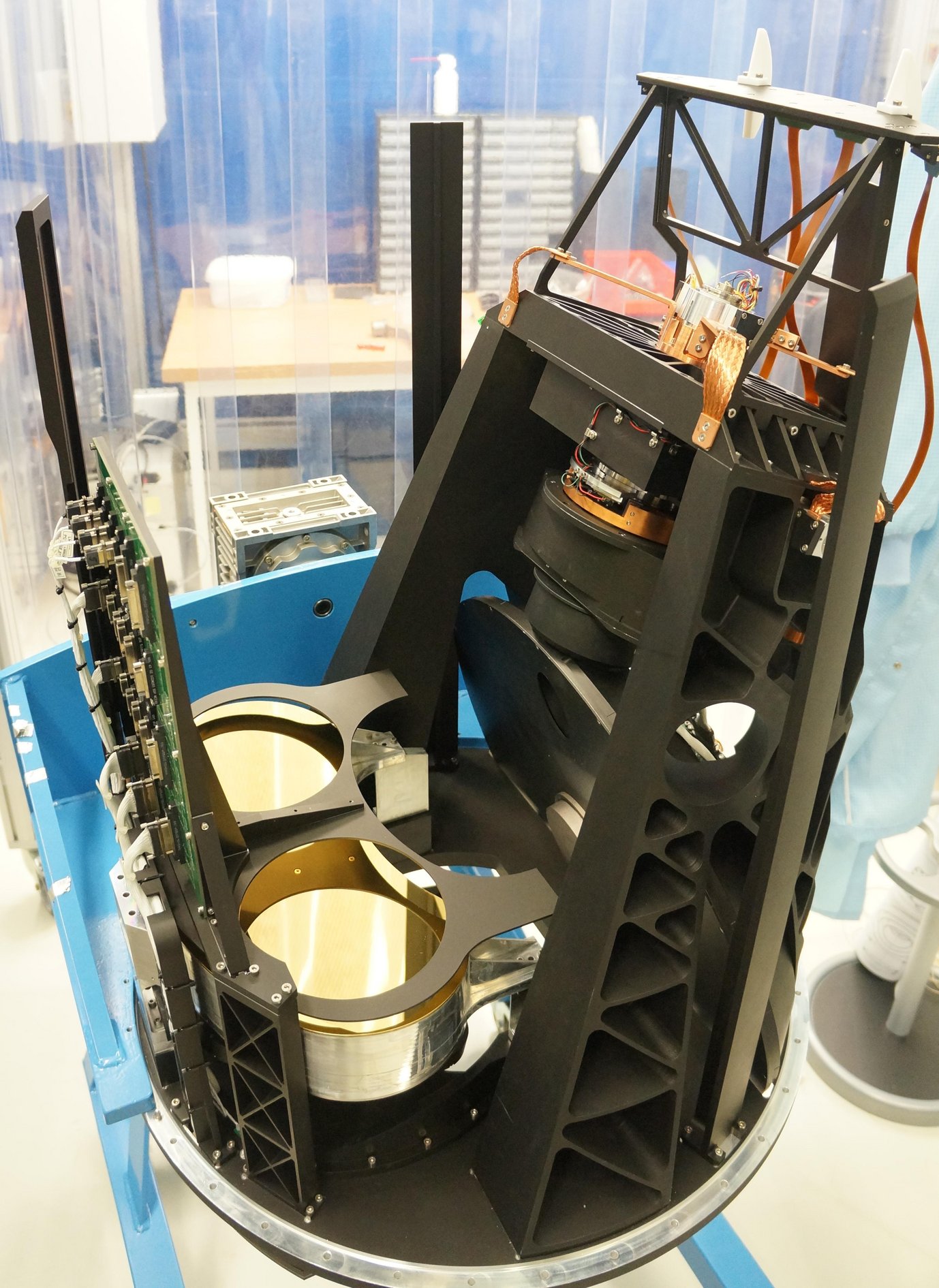

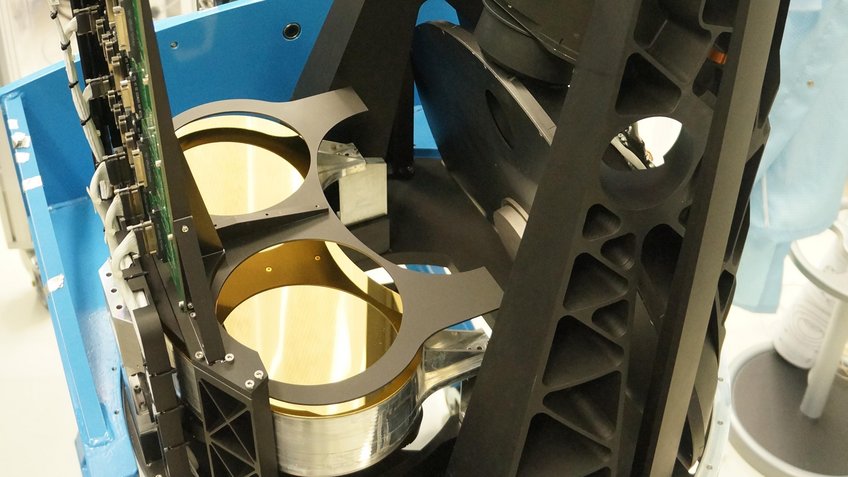

Kryogene Optikeinheit vor dem Einbau in den Kryostaten von LINC-NIRVANA.Sie enthält zwei hochpräzise Metallspiegel, ein Filterrad, einStrahlteilerrad und die Detektoreinheit. Bild vergrößern
Kryogene Optikeinheit vor dem Einbau in den Kryostaten von LINC-NIRVANA.
Sie enthält zwei hochpräzise Metallspiegel, ein Filterrad, ein
Strahlteilerrad und die Detektoreinheit.

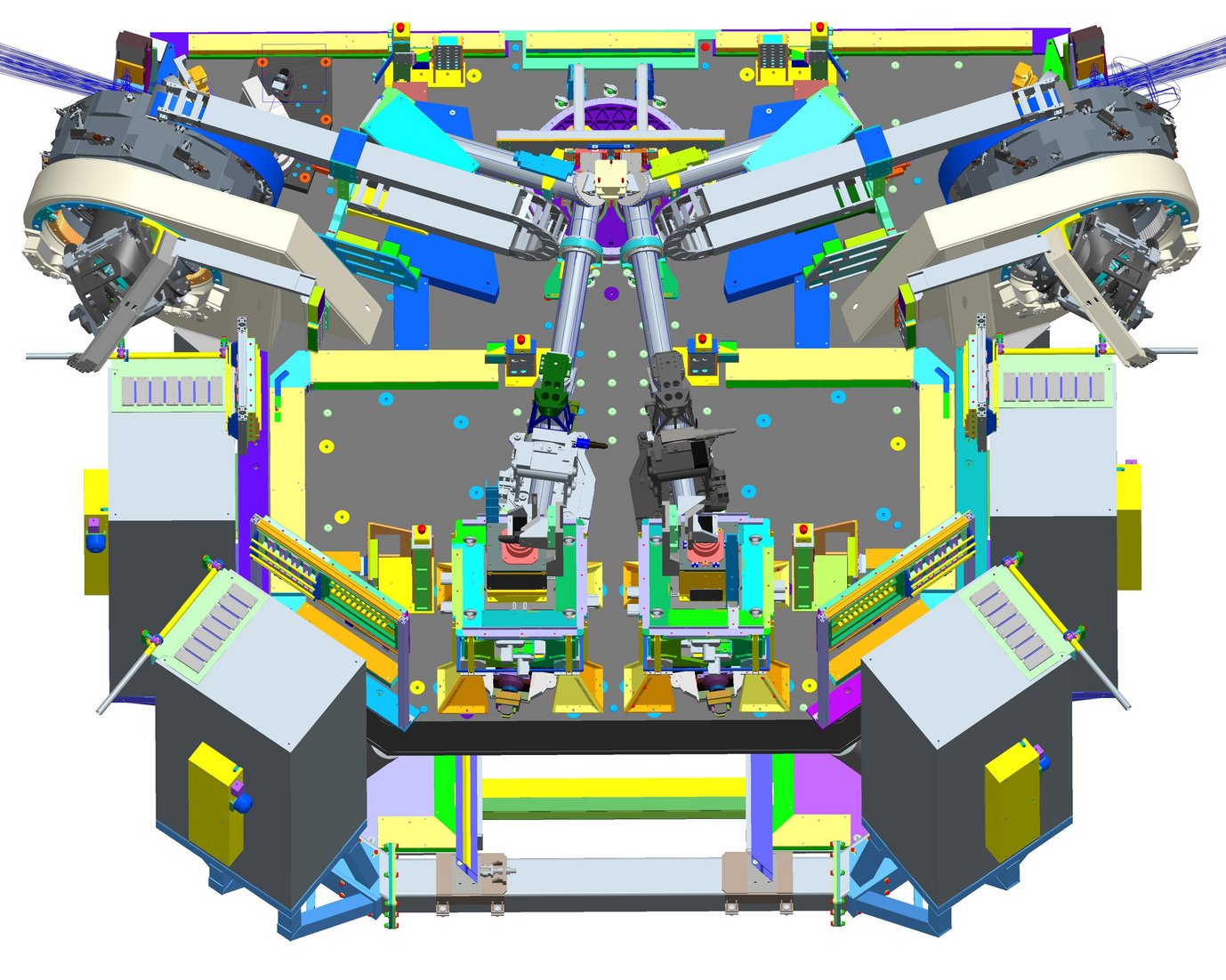

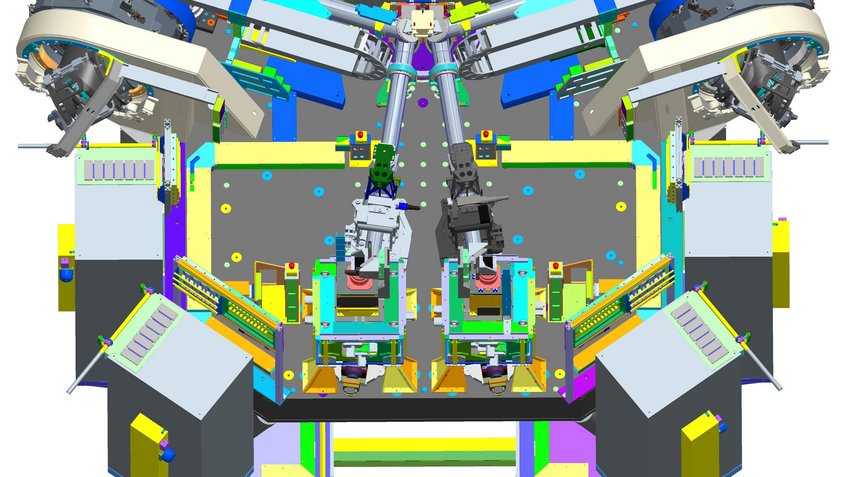

Konstruktions-Modell von LINC-NIRVANA. Bild vergrößern
Konstruktions-Modell von LINC-NIRVANA.

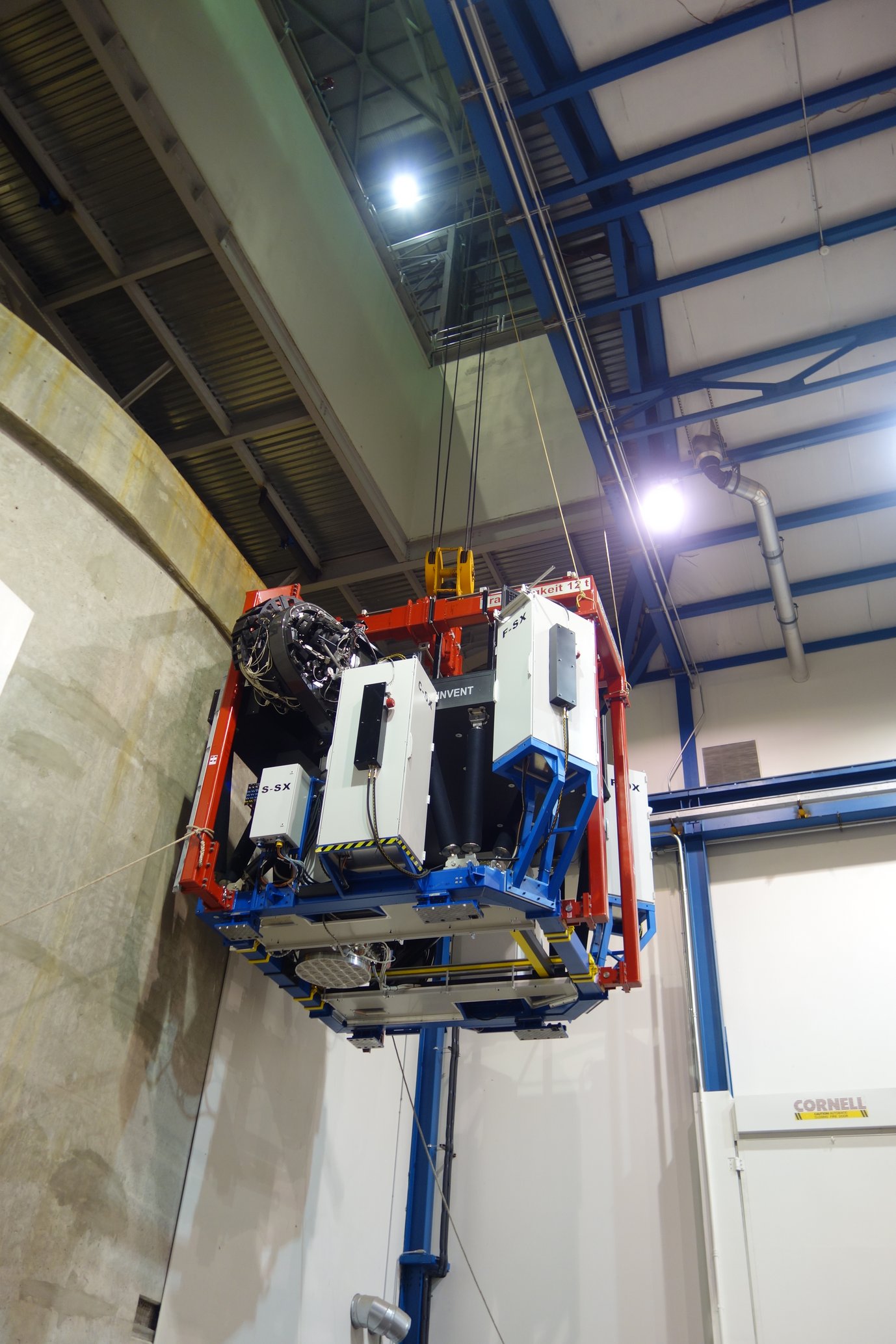

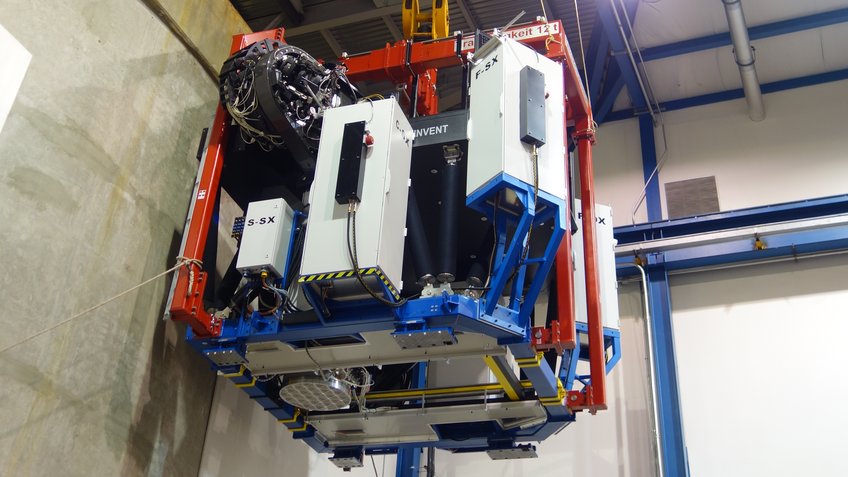

Instrument LINC-NIRVANA während der Teleskopmontage. Bild vergrößern

Instrument LINC-NIRVANA während der Teleskopmontage.

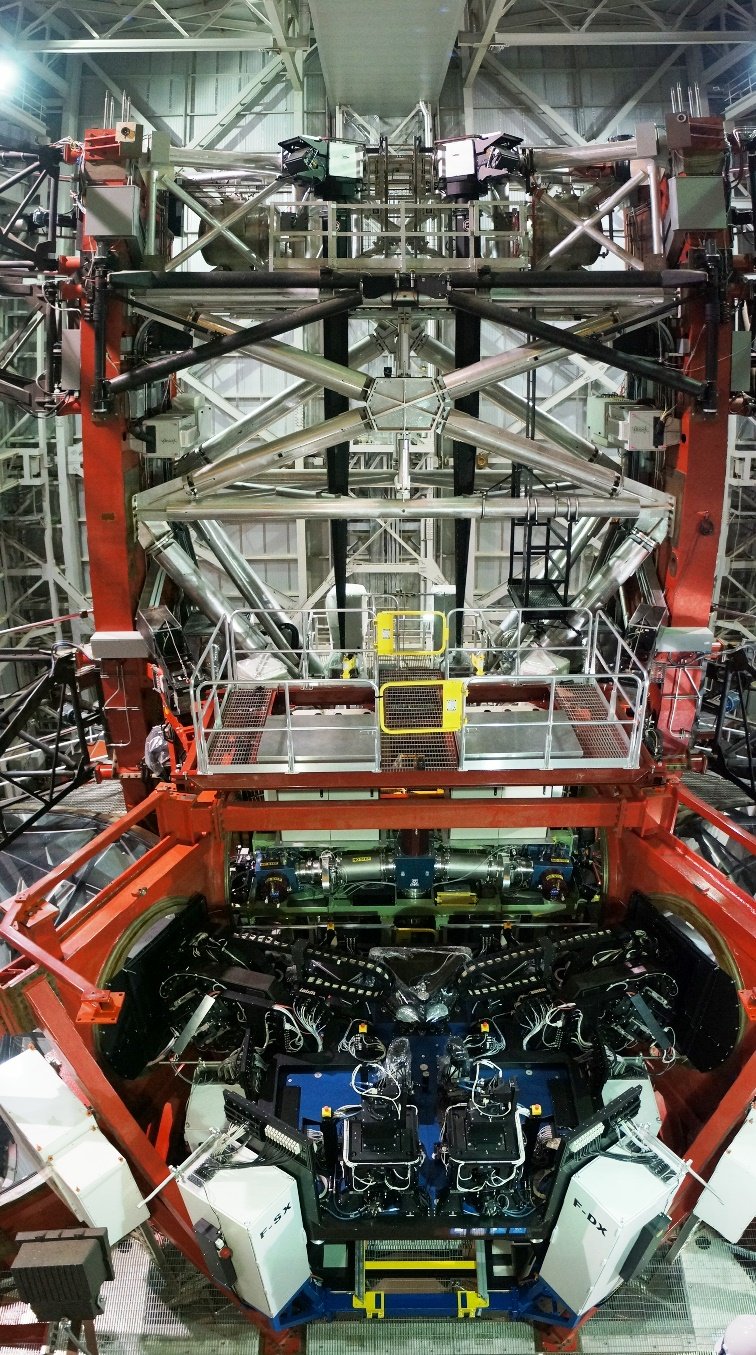

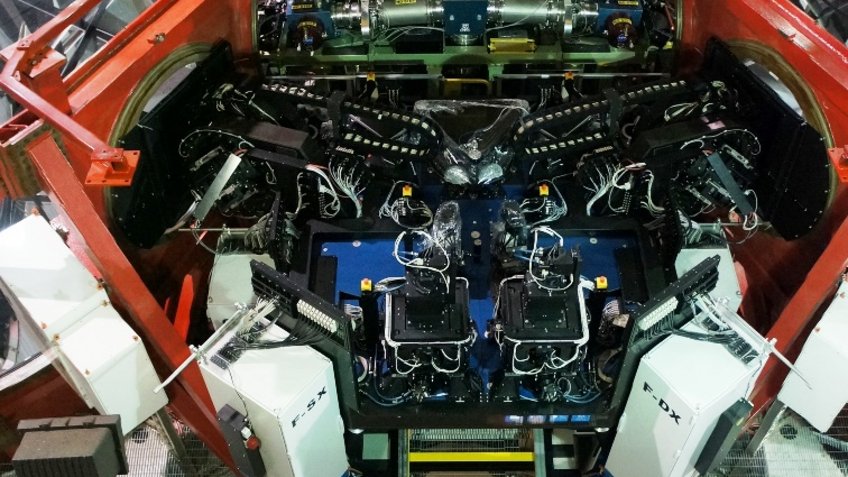

Das Instrument LINC-NIRVANA montiert am LBT. Bild vergrößern

Das Instrument LINC-NIRVANA montiert am LBT.
