Wasser-Tornado im Labor: Einfaches Experiment ahmt Planetenbildung nach

Ein neues Laborexperiment nutzt einen Wasser-Tornado, um zentrale physikalische Prozesse in protoplanetaren Scheiben zu untersuchen.

21. Juli 2025

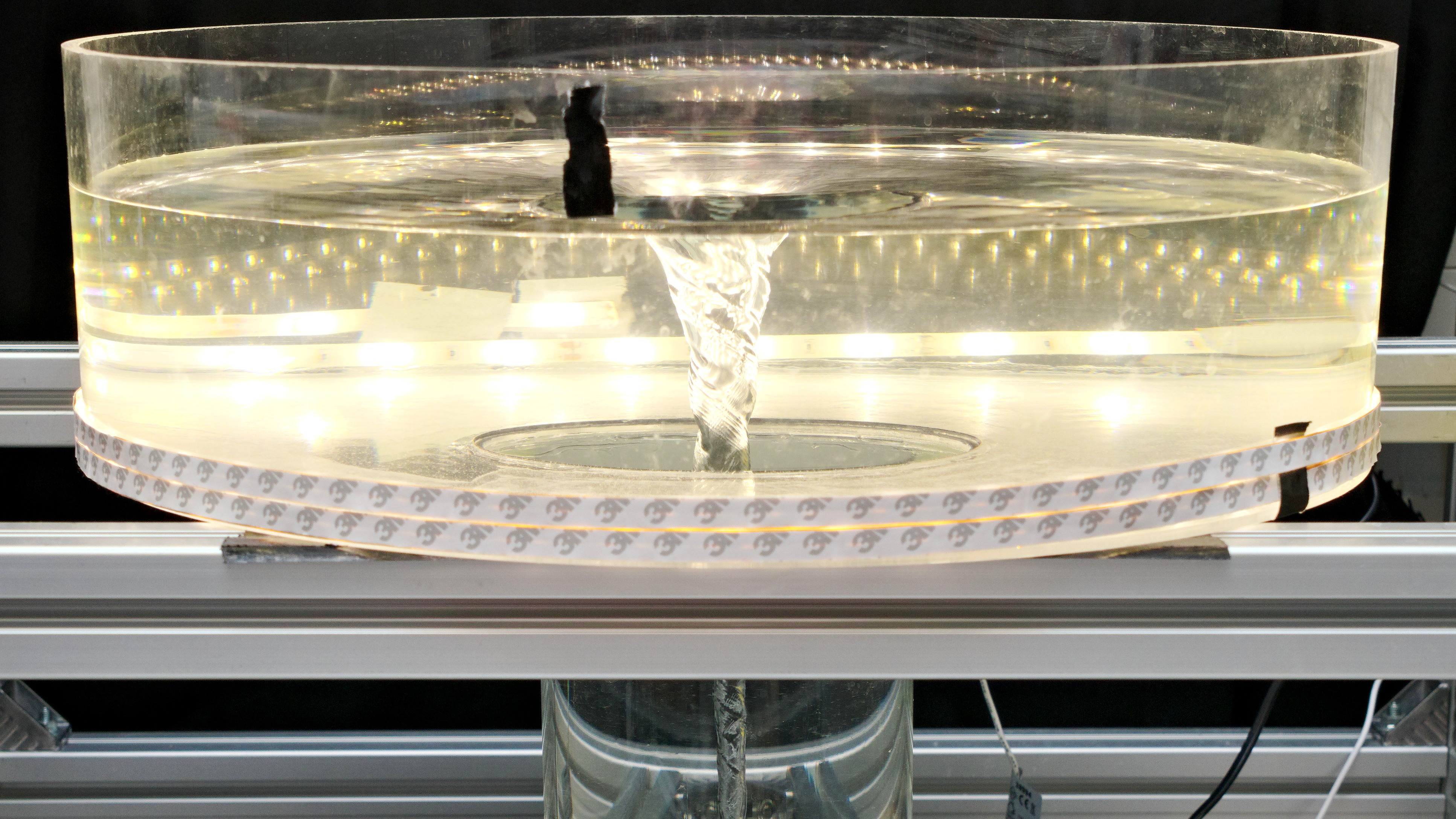

Ein zylindrisches, transparentes Gefäß steht auf einer offenen, silberfarbenen Metallkonstruktion. Es ist mit klarem Wasser gefüllt, in dessen Zentrum ein schlanker, trichterförmiger Wirbel von der Oberfläche bis zum Boden rotiert. Die Wasseroberfläche ist in der Mitte eingezogen und an den Rändern leicht wellig. Kleine Luftbläschen werden vom Wirbel nach unten transportiert und ziehen feine Linien entlang der Gefäßwand. Rund um das Gefäß verlaufen LED-Lichtbänder, die den Wirbel kontrastreich aus der dunklen Umgebung hervorheben. Die Szene wirkt wie eine wissenschaftliche Demonstration, bei der die Dynamik von Wasserströmungen anschaulich gemacht wird. — Dieses Foto zeigt den oberen Bereich des Wasser-Tornado-Modells. Das Becken aus Plexiglas hat einen Durchmesser von 50 Zentimetern und wird mit LED-Streifen beleuchtet. Das Wasser darin entwickelt einen Wirbel, dessen Oberfläche das Profil eines Gravitationsfelds nachbildet. Die Auswertung hat ergeben, dass sich die Bewegungen des Wassers ähnlich wie diejenigen in einer protoplanetaren Scheibe verhalten.

© S. Schütt (Universität Greifswald)

Dieses Foto zeigt den oberen Bereich des Wasser-Tornado-Modells. Das Becken aus Plexiglas hat einen Durchmesser von 50 Zentimetern und wird mit LED-Streifen beleuchtet. Das Wasser darin entwickelt einen Wirbel, dessen Oberfläche das Profil eines Gravitationsfelds nachbildet. Die Auswertung hat ergeben, dass sich die Bewegungen des Wassers ähnlich wie diejenigen in einer protoplanetaren Scheibe verhalten.

© S. Schütt (Universität Greifswald)

Auf den Punkt gebracht

Einfaches Labormodell für kosmische Strömungen entwickelt: Mit einem Wasser-Tornado gelingt es, die Dynamik von Gas und Staub in planetenbildenden Scheiben realitätsnah nachzubilden.
Keplersche Gesetze im Wasserbecken bestätigt: Die Bahnen schwimmender Partikel folgen den gleichen physikalischen Regeln wie Himmelskörper im Gravitationsfeld.
Potenzial für Experimente zur Planetenentstehung: Der kostengünstige und flexibel einsetzbare Aufbau eröffnet neue Wege, um Wechselwirkungen zwischen Staub und Gas unter Laborbedingungen zu untersuchen.

Forschende der Universität Greifswald und des Max-Planck-Instituts für Astronomie (MPIA) in Heidelberg haben einen Prototyp eines Versuchsaufbaus entwickelt, der mithilfe eines Wasser-Tornados Strömungseigenschaften in Akkretionsscheiben nachahmen kann. Der Aufbau ist dabei kostengünstig und einfach zu realisieren.

Akkretionsscheiben findet man im Universum in verschiedensten Größen. Eine gemeinsame Eigenschaft ist, dass Gas um ein zentrales Objekt kreist, das mit seiner Schwerkraft die Umgebung beeinflusst. Ein Teil des Gases gelangt allmählich ins Zentrum der Scheibe, wodurch das zentrale Objekt an Masse gewinnt.

Planeten entstehen in Scheiben aus Gas und Staub

Ein tiefschwarzer Hintergrund ohne erkennbare Sterne oder Struktur füllt das Bild. Im Zentrum leuchtet ein heller, gelblich-weißer Punkt, der einen jungen Stern symbolisiert.
Um den Stern ordnen sich mehrere konzentrische, leicht schräg gestellte Ringe aus Gas und Staub. Die inneren Ringe erscheinen hellgrau mit zarten Brauntönen, während die äußeren Ringe in wärmeren, rötlich-braunen Nuancen abklingen. Zwischen einigen Ringen sind dunklere Lücken erkennbar, die weniger dichtes Material andeuten.
In einer dieser Lücken sitzt ein kleiner, wolkig-weißer Klumpen, der als im Entstehen begriffener Planet dargestellt ist. Fein gezeichnete Staubfäden und diffuse Strukturen verbinden die Ringe und vermitteln den Eindruck von Turbulenzen und dynamischen Strömungen in der protoplanetaren Scheibe.
Die gesamte Szene wirkt wie eine künstlerisch-wissenschaftliche Illustration: klar strukturiert und zugleich atmosphärisch, sie veranschaulicht die frühen Phasen der Planetenentstehung um einen jungen Stern herum. — Diese künstlerische Darstellung einer planetenbildenden Scheibe deutet eine ringförmige Struktur aus Gas und Staub an. Dieser Staub wächst zu Planetesimalen heran, aus denen sich schließlich Planeten formen. Das Zusammenspiel aus Gas und Staub ist in der Forschung von besonderem Interesse, da es den Prozess der Planetenentstehung vorantreibt.

© T. Müller (MPIA/HdA – CC BY-SA 4.0)

Diese künstlerische Darstellung einer planetenbildenden Scheibe deutet eine ringförmige Struktur aus Gas und Staub an. Dieser Staub wächst zu Planetesimalen heran, aus denen sich schließlich Planeten formen. Das Zusammenspiel aus Gas und Staub ist in der Forschung von besonderem Interesse, da es den Prozess der Planetenentstehung vorantreibt.

© T. Müller (MPIA/HdA – CC BY-SA 4.0)

Akkretionsscheiben umgeben unter anderem junge Sterne. Das Gas ist hierbei mit mikroskopisch kleinen Partikeln durchsetzt, die Astronominnen und Astronomen Staub nennen. Diese haften aneinander und können allmählich zu Objekten von bis zu Tausenden Kilometern wachsen, den Vorläufern von Planeten. Diese komplexen Prozesse, die sich im Kleinen wie im Großen abspielen, wobei geordnete Bahnen, aber auch kompakte Strudel auftreten können, sind jedoch schwer zu beobachten.

Deswegen greifen Forschende häufig auf Simulationen zurück, um die Vorgänge über die mathematische Beschreibung von physikalischen Gesetzen im Computer nachzubilden. Allerdings ist es schwierig, mit solchen Berechnungen alle Größenskalen einer solchen planetenbildenden Scheibe über große Zeiträume zu erfassen. Zudem müssen die Simulationen stets mit Messungen von realen Objekten abgeglichen werden, da Rechenartefakte die Ergebnisse verfälschen können.

Analogexperiment ergänzt Simulation

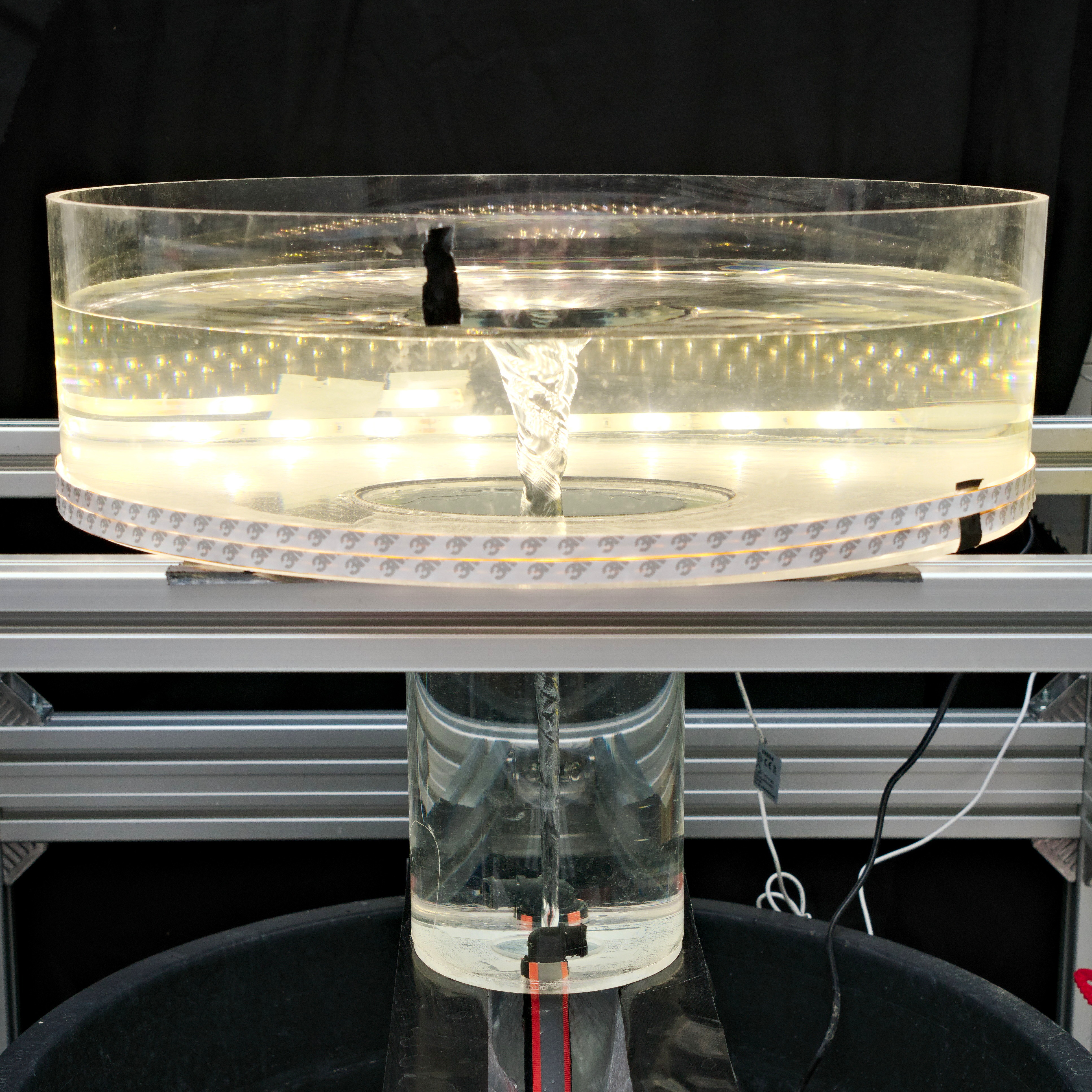

Fotografie eines Wasser-Tornado-Modells in einem abgedunkelten Labor. Im Zentrum steht eine silberfarbene Metallkonstruktion, auf der ein kreisrundes, transparentes Plexiglas-Becken mit 50 cm Durchmesser ruht. Die Außenwand des Beckens ist mit schmalen weißen LED-Streifen versehen, die von unten nach oben gleichmäßig leuchten. Unter dem breiten Becken schließt sich ein engerer Zylinder an, dessen glatte Wände nach unten bis zu zwei schwarzen Düsen führen. An diesen Düsen sind Schläuche angeschlossen, die kontinuierlich Wasser einspeisen. Durch den Wasserzufluss bildet sich ein schlanker, trichterförmiger Wirbel, der von der Oberfläche bis zum Boden reicht und im Profil an ein Gravitationsfeld erinnert. Mehrere Kabel und Schläuche verlaufen entlang der Metallkonstruktion. Der helle Wasserwirbel hebt sich kontrastreich vom dunklen Hintergrund ab und vermittelt den Eindruck eines präzise kontrollierten wissenschaftlichen Experiments. — Dieses Foto zeigt den Aufbau des Wasser-Tornado-Modells. Das obere Becken Plexiglas hat einen Durchmesser von 50 Zentimetern und wird mit LED-Streifen beleuchtet. Darunter befindet sich ein schmalerer Zylinder. Am Boden sind zwei schwarze Düsen angebracht, die über Schläuche Wasser in das Gefäß pumpen. Das Wasser darin entwickelt dadurch einen Wirbel, dessen Oberfläche das Profil eines Gravitationsfelds nachbildet. Die Auswertung hat ergeben, dass sich die Bewegungen des Wassers ähnlich wie diejenigen in einer protoplanetaren Scheibe verhalten.

© S. Schütt (Universität Greifswald)

Dieses Foto zeigt den Aufbau des Wasser-Tornado-Modells. Das obere Becken Plexiglas hat einen Durchmesser von 50 Zentimetern und wird mit LED-Streifen beleuchtet. Darunter befindet sich ein schmalerer Zylinder. Am Boden sind zwei schwarze Düsen angebracht, die über Schläuche Wasser in das Gefäß pumpen. Das Wasser darin entwickelt dadurch einen Wirbel, dessen Oberfläche das Profil eines Gravitationsfelds nachbildet. Die Auswertung hat ergeben, dass sich die Bewegungen des Wassers ähnlich wie diejenigen in einer protoplanetaren Scheibe verhalten.

© S. Schütt (Universität Greifswald)

Das neu entwickelte Wasser-Tornado-Modell könnte ein eleganter Weg sein, um einige dieser Schwierigkeiten zu vermindern. Entgegen früheren Versuchen, ein solches Analogexperiment zu entwickeln, hat der neue Ansatz zwei entscheidende Vorteile. Einerseits erlaubt es, Scheiben weiträumig in radialer Richtung nachzubilden. Frühere Ansätze ermöglichten nur die Untersuchung schmaler, ringförmiger Zonen.

„Andererseits entsprechen die Bewegungen und Strömungen weitgehend denjenigen, die man auch in planetenbildenden Scheiben und Planetensystemen findet“, erläutert Stefan Knauer von der Universität Greifswald. Einige grundlegende physikalische Gesetzmäßigkeiten von Planetenbahnen hat Johannes Kepler zu Anfang des 17. Jahrhunderts in seinen berühmten Keplerschen Gesetzen ausformuliert und können zudem auf Gase in einer Scheibe angewandt werden. Erste Versuche haben gezeigt, dass diese Gesetze weitgehend auch im Wasser-Tornado-Modell gültig sind.

Wir erhoffen uns durch den Einsatz dieses neuen Analogexperiments Erkenntnisse insbesondere darüber, wie Prozesse in planetenbildenden Scheiben über große Abstände hinweg ablaufen.

Mario Flock (MPIA)

Diese Ergebnisse könnten Computersimulationen um solche Aspekte ergänzen, die den Beobachtungen von realen Scheiben verborgen bleiben und somit neue Erkenntnisse liefern. Ein Aspekt, der die Astronom*innen dabei besonders interessiert, ist, wie sich die Staubteilchen und das Gas gegenseitig beeinflussen und so die Bildung von Planeten begünstigen.

Ein Wasserbecken mit Aquariumstechnik

Bei der Konzeption des Versuchsaufbaus musste beachtet werden, dass er das Gravitationspotential eines Sterns im Zentrum einer protoplanetaren Scheibe möglichst gut nachbildet. Die Lösung dieser Aufgabe lieferte ein Experiment, das denkbar einfach aufgebaut ist.

Der Wasserbehälter besteht aus zwei unterschiedlich breiten Zylindern aus Plexiglas, die übereinander angeordnet sind. Am Boden des unteren, 15 Zentimeter schmalen Zylinders befindet sich in der Mitte ein Abfluss. Weiter außen sind zwei Düsen montiert, über die Wasser parallel zum Beckenboden und in entgegengesetzter Richtung hineingepumpt wird. Die Pumpe stammt aus dem Aquariumshandel.

Die Strömung versetzt das Wasser im Becken in Rotation. Dabei bildet sie einen Trichter aus, dessen Oberfläche vom Beckenboden bis zur Wand des oberen, 50 Zentimeter breiten, Behälters reicht. Etwa bei einem Abstand von 3 Zentimetern von der Mitte des Aufbaus beginnt die für die Experimente verfügbare Zone und reicht nahezu bis zum Beckenrand. Die Form des Wasser-Tornados erfüllt dabei die geforderte Eigenschaft, ein Gravitationsfeld nachzuahmen.

Wasser-Tornado strömt wie eine protoplanetare Scheibe

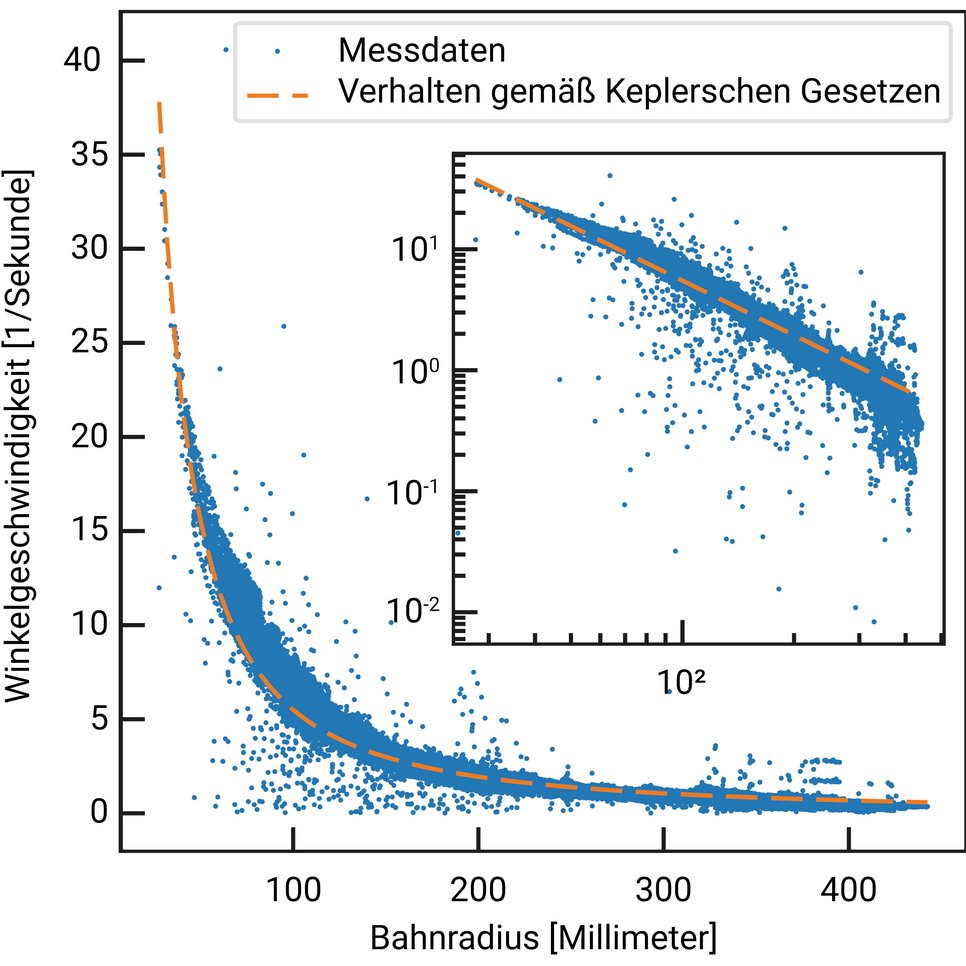

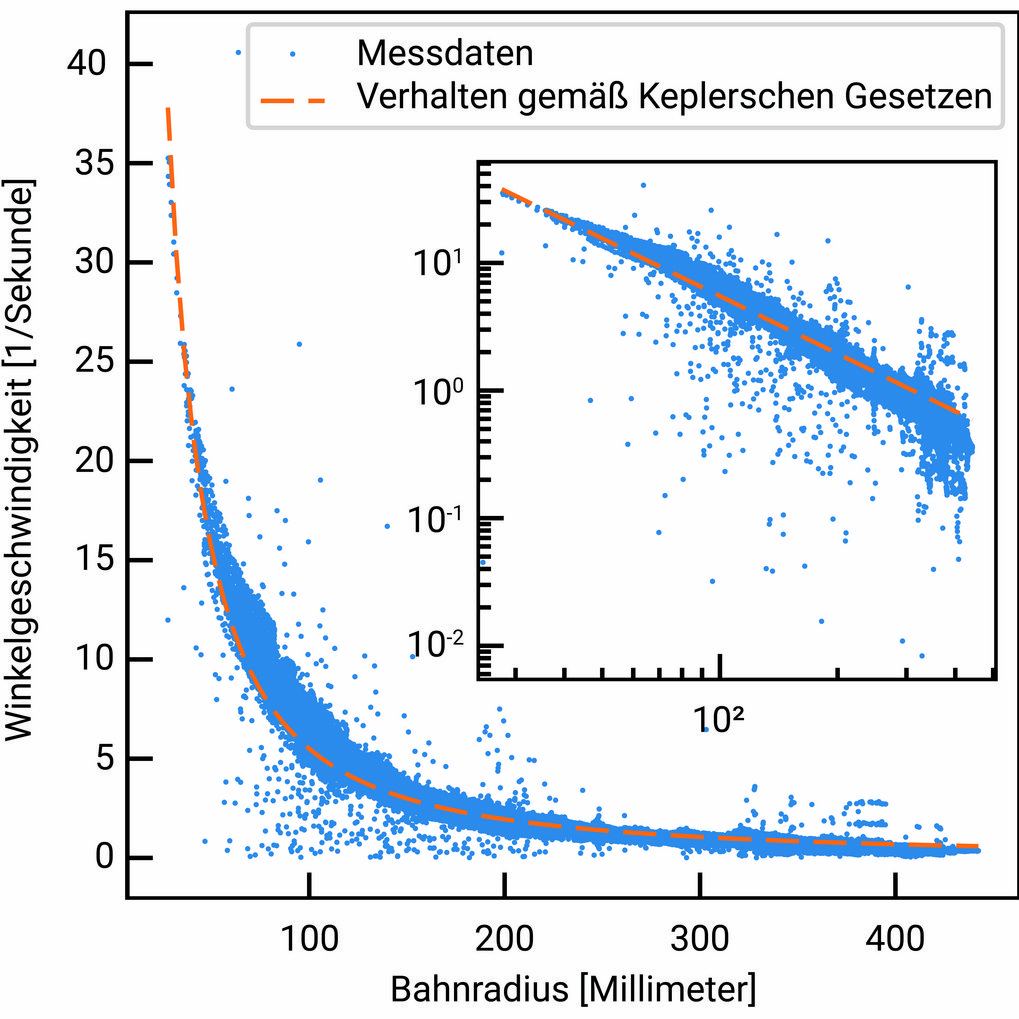

Diagramm zur Charakterisierung der Winkelgeschwindigkeiten von Kunststoffkügelchen im Wasser-Tornado-Experiment.
Hauptgrafik:
- Horizontale Achse beschriftet mit „Bahnradius (Millimeter)“, von 0 bis 400.
- Vertikale Achse beschriftet mit „Winkelgeschwindigkeit (1/Sekunde)“, von 0 bis 40.
- Gemessene Werte sind als einzelne blaue Punkte eingezeichnet.
- Eine gestrichelte orange Linie zeigt die theoretische Beziehung zwischen Radius und Winkelgeschwindigkeit für Kreisbahnen nach dem dritten Keplerschen Gesetz.
- Die blauen Punkte fallen mit zunehmendem Radius ab, liegen aber meist eher oberhalb der theoretischen Kepler-Kurve.

Ein kleines Einblenddiagramm oben rechts:
- Beide Achsen im Logarithmusmaßstab: x-Achse von 10¹ bis 10² mm, y-Achse von 10⁻² bis 10¹ 1/s.
- Dieselben blauen Datenpunkte und dieselbe orange gestrichelte Kepler-Linie wie in der Hauptgrafik.
- In der Log-Log-Darstellung erscheint die systematische Abweichung der gemessenen Daten von der idealen Kepler-Steigung deutlicher. — Das Diagramm zeigt die im Wasser-Tornado-Experiment gemessenen Winkelgeschwindigkeiten von Kunststoffkügelchen, die die Bewegung des Wassers sichtbar machten. Die blauen Datenpunkte bezeichnen die Werte abhängig von den Bahnradien der Kügelchen. Die gestrichelte orange Linie gibt den Zusammenhang zwischen den Winkelgeschwindigkeiten und den dazugehörigen Bahnradien für Kreisbewegungen gemäß dem dritten Keplerschen Gesetze an. Das kleinere Diagramm gibt den Sachverhalt in logarithmischer Darstellung wieder.

© S. Knauer et al. / MPIA (CC BY-SA 4.0)

Das Diagramm zeigt die im Wasser-Tornado-Experiment gemessenen Winkelgeschwindigkeiten von Kunststoffkügelchen, die die Bewegung des Wassers sichtbar machten. Die blauen Datenpunkte bezeichnen die Werte abhängig von den Bahnradien der Kügelchen. Die gestrichelte orange Linie gibt den Zusammenhang zwischen den Winkelgeschwindigkeiten und den dazugehörigen Bahnradien für Kreisbewegungen gemäß dem dritten Keplerschen Gesetze an. Das kleinere Diagramm gibt den Sachverhalt in logarithmischer Darstellung wieder.

© S. Knauer et al. / MPIA (CC BY-SA 4.0)

Um das Strömungsverhalten der Wasseroberfläche zu erfassen, hat die Forschungsgruppe kleine Kugeln aus Polypropylen in den Wirbel gegeben. Da dieser Kunststoff etwa die Dichte von Wasser besitzt, blieben diese Teilchen nahe an der Wasseroberfläche und wurden mit dem Strudel mitgerissen. Zur Auswertung dienten Bilder einer Hochgeschwindigkeitskamera, die die Positionen der Kugeln aufzeichnete. Ein Computeralgorithmus ermittelte daraus ihre Bahnen.

Wie erwartet, erfüllten viele Bahnen das erste Keplersche Gesetz nicht. Dieses besagt, dass die Objekte sich entlang von Ellipsen bewegen. Trichterförmige Versuchsanordnungen neigen jedoch dazu, spiralförmige oder nicht geschlossene Bahnen zu erzeugen. Dieser Nachteil lässt sich allerdings durch eine geeignete Skalierung der Versuchsanordnung verringern. Eines der nächsten Experimente wird daher deutlich größer ausgelegt werden.

Im Durchschnitt schienen aber die beiden anderen Keplerschen Gesetze die Bewegung der Teilchen gut wiederzugeben. Das zweite Gesetz besagt, dass der Fahrstrahl eines bewegten Objekts entlang seines Orbits in gleichen Zeiträumen dieselbe Fläche überstreicht. In einem Planetensystem bedeutet das, dass die Bahngeschwindigkeit in der Nähe des Sterns am höchsten ist. Die Bahnen im Wasser-Tornado zeigten mit leichten zeitlichen Schwankungen dasselbe Verhalten.

Das dritte Keplersche Gesetz etabliert einen mathematischen Zusammenhang zwischen der Umlaufzeit und dem Durchmesser einer Planetenbahn. Auch in diesem Sinn verhielten sich die Kugeln im Wasser-Tornado sehr ähnlich.

Weiterhin zeigte eine detailliertere Auswertung, dass die hydrodynamischen Kennzahlen im Wasser-Tornado weitgehend denen entsprechen, die typischerweise in protoplanetaren Scheiben ermittelt werden. Daraus schließen die Forschenden, dass sich hinreichend kleine Teilchen, die im Laborexperiment dem Wassertrichter zugesetzt werden, ähnlich wie Staubteilchen in planetenbildenden Scheiben verhalten sollten.

Vom Prototyp zum ausgereiften Experiment

Der erläuterte Versuchsaufbau ist ein Prototyp. Das bedeutet, dass mit diesem ersten Modell die prinzipiellen Eigenschaften und das Potenzial für die astronomische Forschung geklärt werden sollten.

„Die aktuellen Ergebnisse dieses Analogexperiments haben mich beeindruckt“, sagt Mario Flock, der am MPIA planetenbildende Scheiben mit Computermodellen erforscht. „Ich bin zuversichtlich, dass wir durch einige Anpassungen in einem nächsten Schritt das Wasser-Tornado-Modell verbessern und einem wissenschaftlichen Einsatz näherkommen können.“

Die Wissenschaftler*innen hoffen, dass sie etwa durch eine Optimierung der Gefäßform Turbulenzen verringern können, sodass die Oberfläche und das Strömungsverhalten des Wassertrichters weniger Störungen aufweisen. Das wird ihnen helfen, die gewünschten Eigenschaften dieses Analogexperiment präziser auszuloten.

Hintergrundinformation

Neben dem MPIA-Wissenschaftler Mario Flock sind weiterhin an der Studie beteiligt: Stefan Knauer, Stefan Schütt, Floris Scharmer, Sebastian Haag, Nils Fahrenkamp, Andre Melzer, Daniel Siegel und Peter Manz (alle Universität Greifswald).

Mario Flock leitet am MPIA eine wissenschaftliche Arbeitsgruppe in der Abteilung Planeten und Sternentstehung (PSF) und wurde kürzlich mit einem der begehrten Consolidator Grants des Europäischen Forschungsrats (ERC) im Umfang von 2,13 Millionen Euro ausgezeichnet. Das geförderte Projekt mit dem Titel RAPTOR – Revealing Accreting Planets Through Observations and Refined simulations (Deutsch: Entschlüsselung von akkretierenden Planeten durch Beobachtungen und ausgefeilte Simulationen) verbindet Theorie und Beobachtung auf dem spannenden Gebiet der Erforschung von entstehenden Planetensystemen.

Das Experiment des Wasser-Tornados ist Teil des SWADEX-Projekts, das am Institut für Physik der Universität Greifswald durchgeführt wird.
